DDS-Control

Frequenzgenerator mit 8 einstellbaren Konstantstromquellen für die Induktive Spurführung in fahrerlosen Transportsystemen.

DDS-Control ist eine Steuerung für fahrerlose, leitdrahtgeführte Transportsysteme, die vor allem in der Industrie- und Lagerlogistik eingesetzt werden. Jetzt anfragen.

Produktbeschreibung

DDS-Control ist ein robuster Frequenzgenerator mit acht einstellbaren Konstantstromquellen zur Ansteuerung von Leitdrahtschleifen. Die digitale Frequenzerzeugung im Bereich von 300 Hz bis 20.000 Hz ermöglicht eine flexible Anpassung an unterschiedliche Fahrzeuge und Einsatzszenarien. Alle acht Kanäle arbeiten mit derselben Frequenz und demselben Strom und können einzeln aktiviert werden. Die Einstellung von Frequenz und Strom erfolgt über integrierte Dreh- und Wahlschalter. Ein externer PC oder zusätzliche Software sind nicht erforderlich. LED-Statusanzeigen informieren jederzeit über den Betriebszustand und aktive Kanäle. Je nach Leitdraht können Schleifenlängen von bis zu 2000 m realisiert werden.

Technische Herausforderung

In leitdrahtgeführten Transportsystemen müssen stabile und reproduzierbare Signale bereitgestellt werden, um eine sichere Spurführung zu gewährleisten. Gleichzeitig werden eine einfache Inbetriebnahme, hohe Verfügbarkeit und ein wartungsarmer Betrieb gefordert. Die Systeme kommen häufig in industriellen Umgebungen zum Einsatz, in denen Robustheit, klare Bedienkonzepte und eine hohe Betriebssicherheit entscheidend sind.

Unsere Lösung

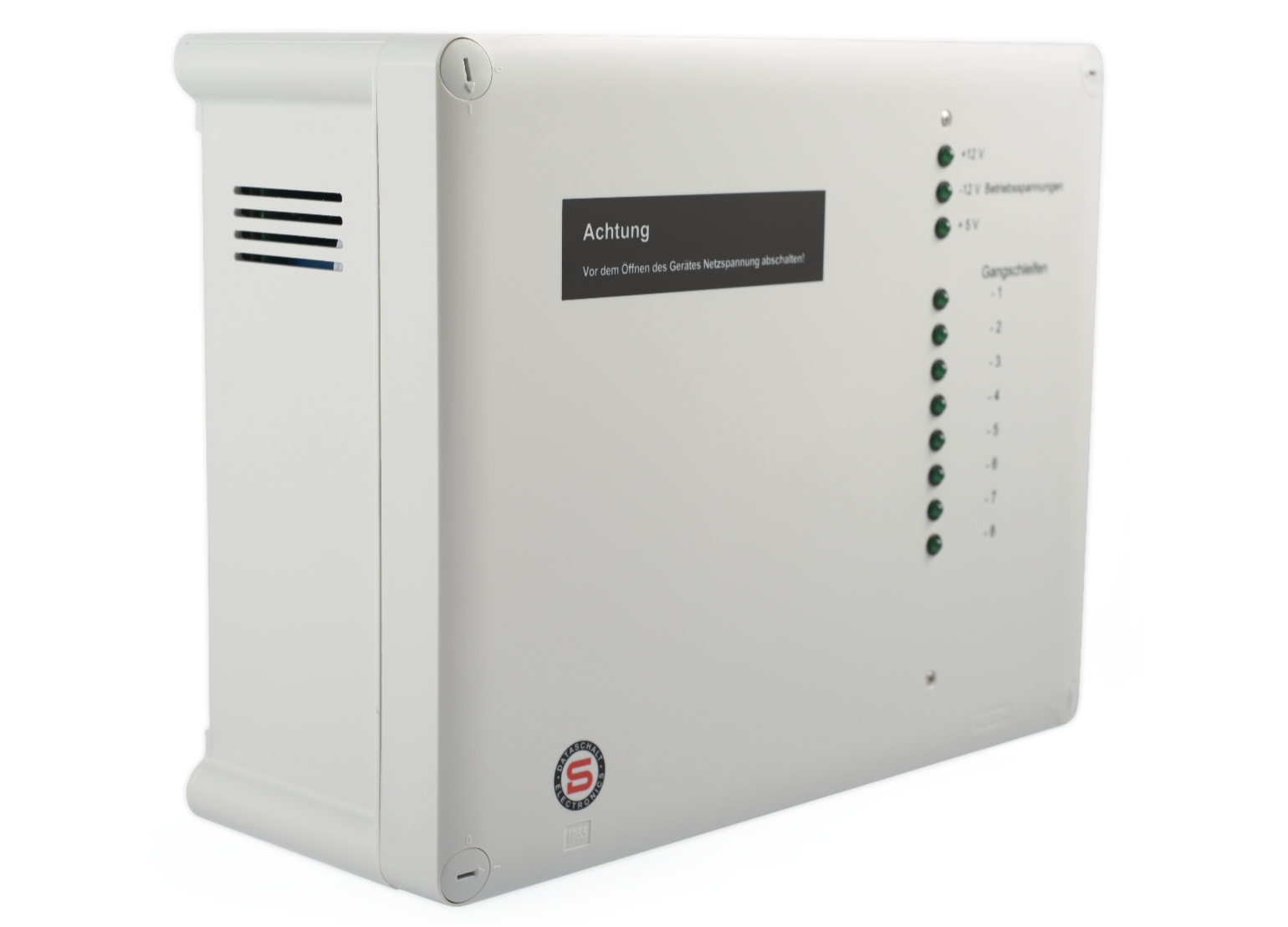

DDS-Control setzt auf einen hochgenauen Quarzoszillator mit Digitaler Direkt Synthese (DDS). Damit werden sinusförmige Schleifenströme mit geringem Klirrfaktor erzeugt. Acht voneinander unabhängige Schleifenausgänge erlauben eine flexible Anpassung an die jeweilige Anlagenstruktur. Die gesamte Steuerung erfolgt über einen integrierten Mikrocontroller. Durch das kompakte Wandanbaugehäuse aus Kunststoff mit Schutzart IP40 lässt sich das Gerät einfach montieren und schnell in Betrieb nehmen.

Vorteile / Kundennutzen

  • Sichere Bedienung durch nachleuchtende Ausführung
  • Diagnosefähigkeit zur Systemüberwachung
  • Sofortiges optisches Feedback durch aktive Beleuchtung
  • Direkte Lastschaltung bis 1A/30V (je nach Betriebsmodus)
  • Robust für Marine‑Umgebungen: druck- und schockfest
Gerätevariante

Eine Gerätevariante, sofort einsatzbereit

Anschluss

230 V Schukoanschluss, keine Schnittstellen erforderlich

Temperatur

Betrieb von 0 °C bis 45 °C

Schutzart

IP40

Versorgung

Versorgung 230 V / 50 Hz ±10 %

Leistungsaufnahme

20 VA

Amessungen

Abmessungen: 310 × 240 × 124 mm (L × B × H)

Lieferumfang

Lieferumfang: Gerät, Betriebsanleitung

Technische Daten
Betriebsspannung 230 V 50 Hz ± 10%
Leistungsaufnahme ca. 20 VA
Umgebungstemperatur 0°C bis 45°C / 90% rel. Luftfeuchtigkeit
Maße 310 mm x 240 mm x 124 mm (L x B x H)
Gehäusetyp Legrand 35980, Kunststoff, selbstverlöschend
Schutzart IP40
Farbe grau RAL 7035
Anzahl der Gangschleifen 8 Anschlüsse über Phönix-Klemmleiste
Ausgangsleistung Gangschleife max. 1 W
Max. Widerstand der Gangschleifen 45 Ohm = 2000 m 1,2 mm² Kupfer

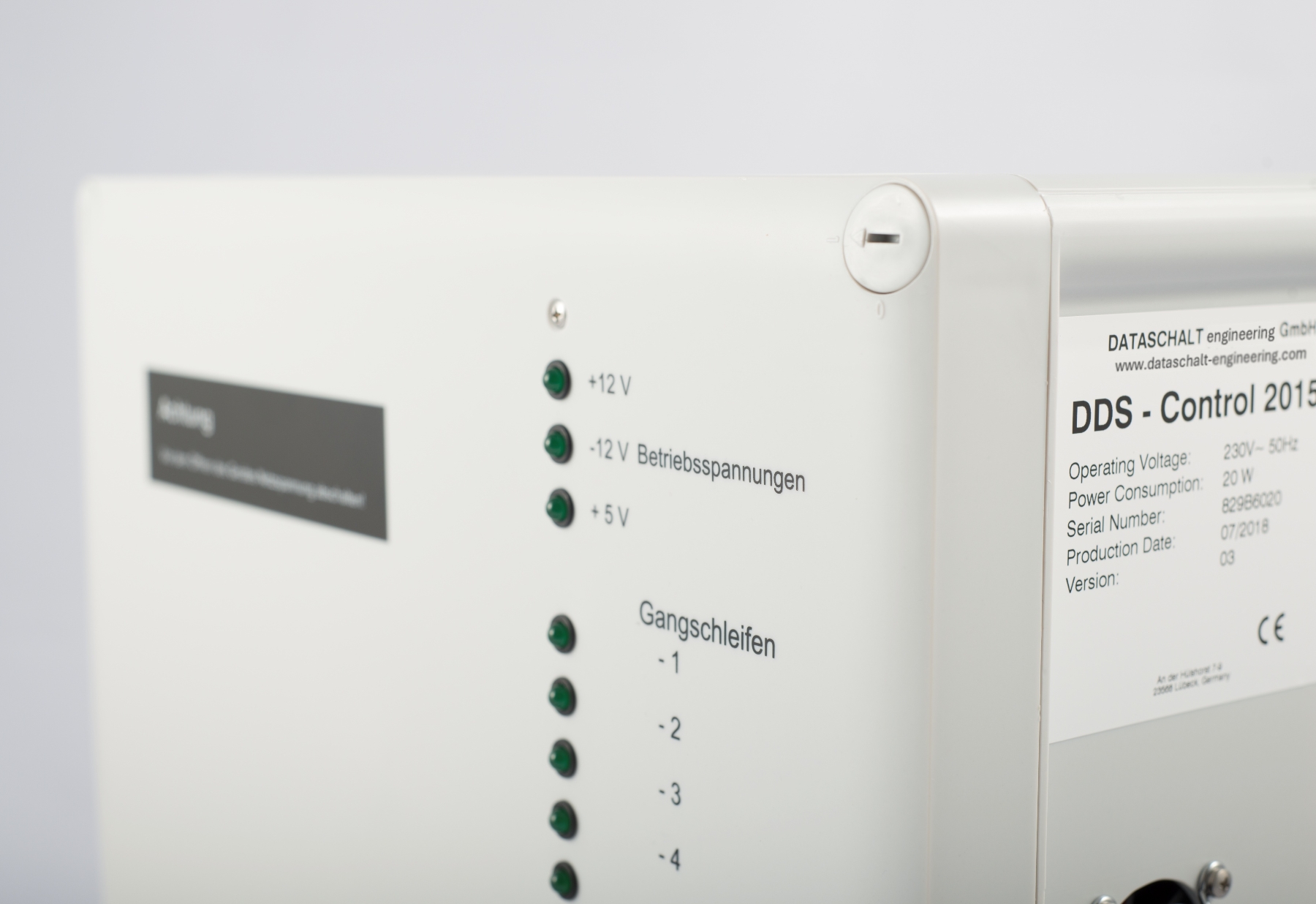

Anzeigen 8 LEDs für Stromanzeige, 3 LEDs für interne Betriebsspannungen (+12V, -12V, +5V)
Leitdrahtstrom wählbar: 35 mA, 80 mA, 100 mA oder kontinuierlich einstellbar 30 ... 110 mA
Frequenz 300 Hz bis 20 kHz in 10 Hz-Schritten einstellbar
Frequenzgenauigkeit ±1 Hz, Frequenzabweichung über Temperatur 50 ppm/°C
Klirrfaktor 0,3%
Einsatzbereiche / Systemkontext
  • Fahrerlose Transportsysteme (FTS/AGV) in Lager‑ und Logistikumgebungen
  • Hochregallager und innerbetriebliche Materialflusssysteme
  • Produktions‑ und Montagebereiche mit fest definierten Fahrwegen
